TPS7A47 LDO Voltage Regulator 基板 Large Ver.2

　MatrixSWの電源はバッテリーからDCDCで3.6Vに降圧して各部電源はTPS7A47で3.3Vを生成する予定でしたが、効率が悪化するのが気にはなりますが、DCDCをTPS7A47に変更することにしようかと思います。

　そこでTPS7A47　LDO Voltage Regulator 基板 Largeをベースに改版することにしました。

　主な変更点
　・出力端子を4ペアに
　・スタックする場合、スペーサーの支柱で入力電源ラインを分配
　・電圧設定をSMT　Padからショートピン（1.25mmピッチ）に変更
　・ヒートシンク穴位置を調整し、秋月放熱器（ヒートシンク）２０ｘ２５ｘ２０ｍｍ,
　　放熱器（ヒートシンク）１６ｘ２５ｘ１６ｍｍあたりの取り付けが支障なく付けられるように
　・10μFのパスコンのサイズ　
　　①出力10μFコンデンサを1個増やしPadサイズを大きくしました。
　　　　ルビコン薄膜高分子積層コンデンサ（ＰＭＬＣＡＰ）　１０μF２５V　を2個を
　　　　３つのPadに2つ並べれば実装できるように　*3/23　
　　②入力10μFコンデンサのPadにＰＭＬＣＡＰ　１０μF２５V　1個追加（裏）*3/23　

TPS7A47　LDO Voltage Regulator 基板 Large　V2 　回路図 3/23差替

TPS7A47　LDO Voltage Regulator 基板 Large　V2 　A面 3/23差替

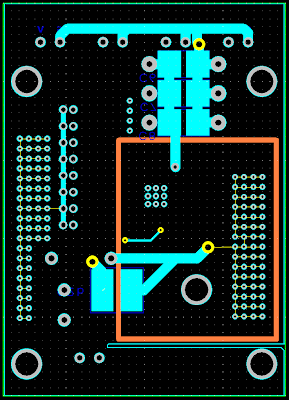

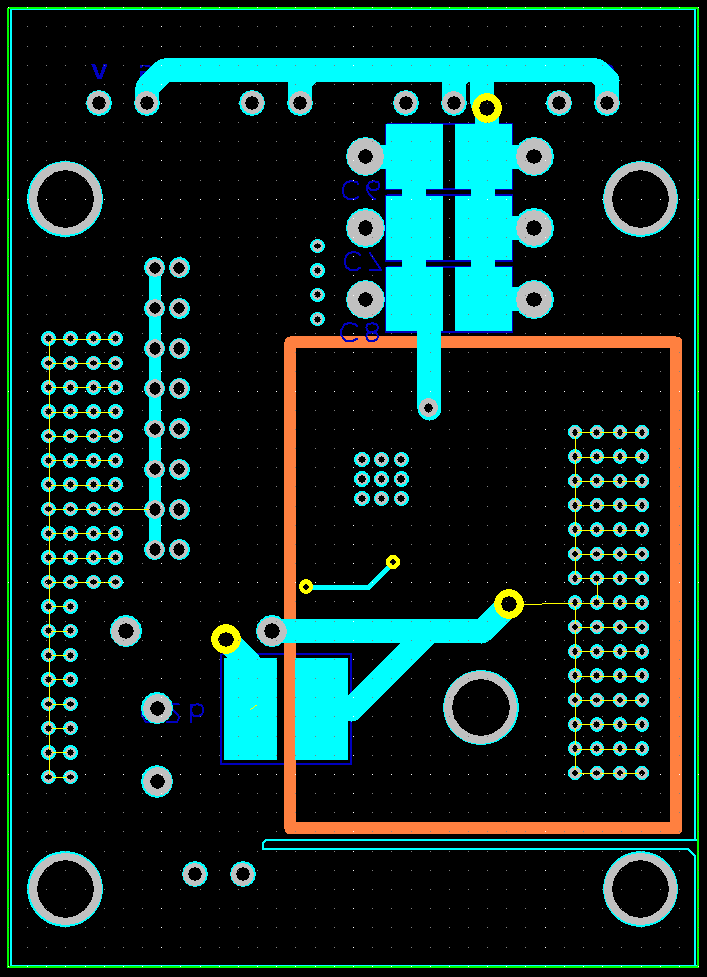

TPS7A47　LDO Voltage Regulator 基板 Large　V2 　B面 3/23差替

　オレンジの枠は放熱器（ヒートシンク）２０ｘ２５ｘ２０ｍｍをつけた場合の実装位置

TPS7A47　LDO Voltage Regulator 基板 Large　V2 　A面3D 3/23差替

TPS7A47　LDO Voltage Regulator 基板 Large　V2 　B面3D 3/23差替

　

　希望があれば50枚 or 100枚発注します。Blogerには、管理者のみへのコメントは出来ないようなので、以前のブログ　http://multidac.blog130.fc2.com/　かTwitterのダイレクトメッセージで連絡ください。
